工况条件：
（1）介质温度：20～200℃；
（2）介质压力：0.4MPa
（3）含水量：适用于饱和水气；
◆气候条件：
（1）环境温度：0℃～40℃
（2）环境相对湿度：20～85%；
（3）大气压力：70～106KPa；
（4）日光照射：无直接照射；
（5）空气流速：直吹气流＜3m/s;
◆环境条件：
（1）安装现场无明显振动；
（2）配置专用地线（接地电阻小于2Ω）；
（3）无挥发腐蚀性、爆炸性气体；
（4）通风良好；
分析仪器技术参数
分析仪表单元采用红外原理气体分析仪，完成样气在线连续分析。
仪表简介

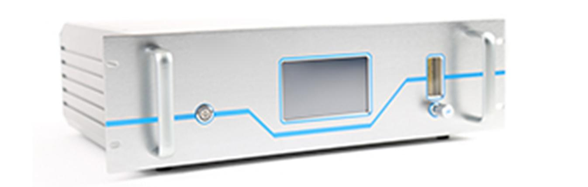

SEA-300分析仪
采用进口NDIR非分光红外传感器，顺磁式氧气传感器和MEMS的热导传感器，运用先进的数字处理技术，可同时在线测量煤气、生物燃气中CO、CO2、O2、CH4、H2等多种气体的体积浓度。

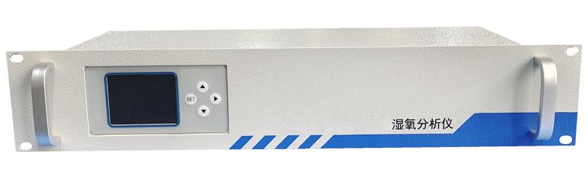

SEA-180分析仪
湿氧分析仪，是以微处理机为核心，以离子流湿度传感器为测量单元的智能湿度﹠氧分析仪。仪器通过软件PID技术控制传感器的参比电压，分别测试游离态的氧浓度、游离态和混合态氧浓度，对传感器的输出信号进行放大、滤波、线性化修正等电气处理后，由微处理机计算出样气中的湿度和氧浓度，最后输出正比于样气的湿度和氧浓度的标准电流或电压信号。
应用范围
适用于钢铁、冶金、化工、煤气化领域工业煤气的成分测量，新能源行业如生物裂解等气体成分测量，高校科研院所各种燃烧试验的气体取样分析。
产品特性
全进口传感器
采用进口NDIR非分光红外传感器，EPR氧气传感器和MEMS的热导传感器。
同时测量气体成分
一台仪器同时测量燃气中CO、CO2、O2、CH4、H2多种气体的体积浓度；能够自动计算、显示煤气的中、英文软件操作界面，并且可以自由切换；
测量精准度高
CO、CO2、CH4以及对H2测量结果无干扰； 气体采样流量变化对H2热导传感器测量结果无影响；
使用成本低
相较于奥式、色谱等分析技术、测量过程无需拆卸安装、耗费化学试剂等，操作简单，无耗材。
电量智能管理
配置软启动开关，电池电量智能化管理，避免仪器在低电量条件下工作。
数据管理简捷
自动存储测量数据，具备查询，删除功能，可通过多种接口传输到上级集中控制系统。
传感器模块化设计
内部传感器采用模块化设计，各传感器之间相互独立，维护便捷。
自动化程度高
配置专业化预处理方案，具备数字和模拟输出功能，高自动化低维护，无需人工值守即可实现实时在线监测，大幅减轻企业人工成本
性能稳定寿命长
传感器自带温度压力修正，消除环境温度压力对红外传感器的影响，保证仪器长期稳定运行，所有与样气接触的部分均采用耐热、耐腐蚀的特种不锈钢、聚四氟乙烯等材料，不易被腐蚀，使用寿命长。传感器具备自动诊断功能，可在线检查传感器状态。
系统技术参数
1.系统响应时间：≤5s
2.系统过滤精度：≤0.5μm
3.系统可靠性：MTBF＞3年
4.系统维护周期＞6个月
5.系统的安全性能：系统的绝缘电阻不小于5兆欧。
6.具有分析反吹、校对、试漏功能。
技术参数
|
产品型号
|
SEA-300,SEA-180
|
|
测量指标
|
CO、CO2、CH4、H2、H20
|
|
测量原理
|
CO、CO2、CH4、H2：NDIR红外
H20:阻容式
|
|
测量量程
|
CO:5-30%
CO2：1-10%
H2：5-30%
CH4：0.1-3%
H20：1-10%
|
|
精度
|
±2%F.S
|
|
分辨率
|
CO、CO2、CH4、H2:0.01%vol
H20:0.1%vol
|
|
重复性误差
|
CO、CO2、CH4、H2:±1%FS
H20:±2%FS
|
|
最佳流量
|
0.7-1.2L/min
|
|
进气压力
|
2-50kpa
|
|
响应时间
|
T90<15S(NDIR)
|
|
样气要求
|
无尘无水无油
|
|
信号输出
|
RS-485，40-20mA，上下限报警（继电器常开触点）
|
|
数值显示
|
5寸TFT LCD 触摸屏显示
|
|
供电电源
|
AC220V,50Hz
|
|
功能配置
|
高低位热值切换；具备自诊断功能，可在线检查传感器状态
|
|
重量
|
5kg
|
|
功率
|
60W
|
|
环境温度
|
0-45℃
|
供货清单
|
项名
|
名称
|
规格
|
数量
|
备注
|
|
分析仪
|
SEA-300气体分析仪
|
CO:5-30%
CO2：1-10%
H2：5-30%
CH4：0.1-3%
|
1台
|
南京BSA
|
|
分析仪
|
SEA-180湿度仪
|
H20：1-10%
|
1台
|
南京BSA
|
|
预处理单元
|
取样探头
|
不锈钢
|
1个
|
南京BSA
|
|
反吹电磁阀
|
CKD
|
1个
|
CKD
|
|
高精度复合
气液分离过滤器
|
不锈钢
|
1个
|
南京BSA
|
|
一体化取样管线
|
Φ8 PTFE管
|
40米
|
南京BSA
|
|
膜式过滤器
|
耐压PTFE
|
1个
|
南京BSA
|
|
冷凝器
|
GC100
|
1台
|
南京BSA
|
|
分析流量调节装置
|
0.15-1.5L/min
|
1个
|
南京BSA
|
|
排水蠕动泵
|
CY100
|
1个
|
南京BSA
|
|
专用接头、组件
|
Φ6接头
|
1套
|
南京BSA
|
|
空气净化装置
|
YG4000
|
1个
|
亚德客
|
|
分析电磁阀
|
CKD
|
1个
|
CKD
|
|
标校单元
|
三通标校切换阀
|
Φ6接口不锈钢
|
1个
|
南京BSA
|
|

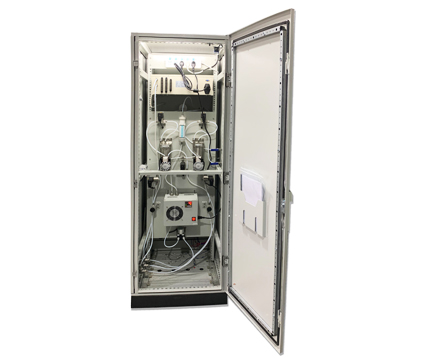

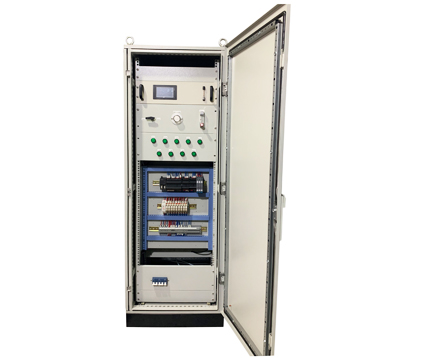

分析柜
|
机柜
|
2000*700*800mm
|
1台
|
南京BSA
|
|
电气单元
|
空气开关
|
220VAC32A
220VAC20A
220VAC10A
|
3个
|
正泰电气
|
|
人机界面
|
10寸
|
1个
|
昆仑通态
|
|
接线端子排
|
SAKDU 2.5N
|
40片
|
魏德米勒
|
|
PLC
|
S7-200
|
1个
|
深圳亿维
|
-
-
产品型号：SEA-3000
产品描述：
本过程气体分析成套系统是为应用保障部分；通过针对现场应用条件。工艺气样条件的系统设计，所实现的正确匹配与合理组合，使分析仪器能很好适应生产过程中一氧化碳CO，二氧化碳CO2，甲烷C...
