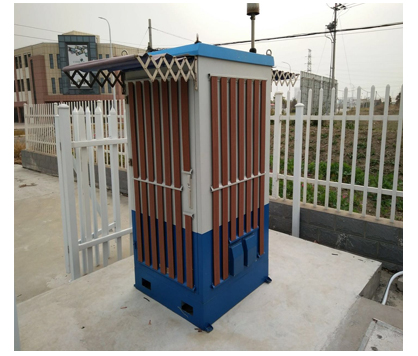

VOCs及特征污染物自动监测站
TOK-VOC-800系列环境空气自动监测系统由模块式组成，可以根据环保要求随时增减所需监测分析仪。同时好友交互界面、功能强大数据采集软件，完成对各种监测仪器的数据采集和远程通讯控制及数据处理，并形成报告。
系统按上述监测项目（含控制及数据采集系统）采用模块化集成设计。
系统运行数据采集率不低于95％。
系统满足在至少90天运行中不需要非日常维修的要求（指系统运行维护手册中常规部分没有要求的任何维修活动的要求）。
系统中的分析仪器应具有自诊断功能，同时系统应具有主要部件故障报警功能，自诊断功能至少将包括测量元件/检测探头的失效、超出量程情况、以及没有足够的采样流量能力的情况。分析仪器应具有故障指示能力，这种功能将包括在仪器和与企业控制室系统的接口中。
系统的各部件安装位置应为运行维护提供良好的条件。

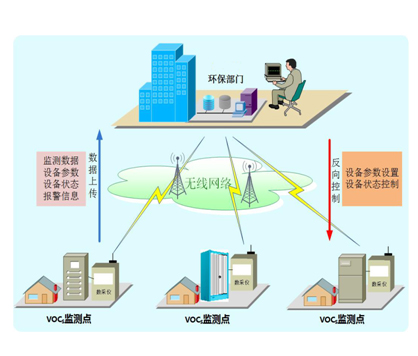

1、构建VOCs “点、面、移动”监控网络，将工业园区VOCs 污染监控纳入日常监督管理。以企业为单元，建设以点式厂界、园区和移动式相结合的VOCs全方位立体化监测，摸清各个企业排污情况以及工业园区整体环境情况，及时跟踪监控，督促、指导企业排污达标。
2、企业每个排放口须建设VOCs及特征污染监测站点。
3、每个自动监测点建立数据传输系统，配备数据采集设备，与市环保局联网。数据传输符合国家规范要求
测量原理
温度测量采用铂金电阻温度传感器，检测到温度后经过稳压滤波、运算放大、非线性校正、V/I 转换、恒流及反向保护等电路处理后，转换成与温度成线性关系的（4-20）mA 电流信号输出。
压力测量采用高精度隔离膜压力感测器，并内置了专用转换电路，转换成与压力成线性关系的（4-20）mA 电流信号输出。
流速测量采用皮托管法流速计测量，皮托管流速计主要由“X”型皮托管检测探头﹑取压管保护套管﹑流速变送器等部件构成。测量时将皮托管流速计探头插入管路中，并使全压和静压探头中心轴线处于过流断面中心且与流线方向一致，全压探头测孔正面应对来流，检测流体总压，并将其传递给流速变送器；同时静压探头测孔检测静压也将其传递给流速变送器，变送器读取动﹑静压差值并将其转换成相应的流速比例电流（4-20）mA 输出。
废气来源 | 监测点位 | 监测因子 | 数量 | 监测原理 | 备注 |
排空口 | 焚烧炉入口（或RTO前端） | 总烃/非甲烷总烃/甲苯 | 1套 | GC+FID | 气相色谱+氢火焰离子 |
采样探头
采样探头可为气体连续采样提供精细的过滤。在气体样品进入采样管线之前，滤除粒径大小不等的颗粒物。探头具有加热功能，能使样品气体温度在露点以上，以防止出现冷凝。
序号 | 技术指标 | 功能/性能 |
1 | 加热功能 | 在52℃环境空气温度98%湿度下范围不会在管壁上结露，耗电少，安全电压 限流孔技术：气流稳定层流，压力降小于5Pa,系统气密性好，抽真空80Pa,5min变化<5% |
2 | 分体结构： | 安装便捷 |
3 | 气流状态参数 | 层流：雷诺数<3000 流量：0.14m3/min 流速：0.8m/s 平均通过时间：4s |
|
| 机箱单元 |
|
|
|
序号 | 项目 | 指标 |
|
|
|
1 | 差压变送器 | 标配 0-2kPa（其他可定制） |
2 | 压力变送器 | 标配±5kPa（其他可定制） |
3 | 接线端子 | 4 平方接线端子 |
4 | 反吹电磁阀 | 220VAC 50Hz（24V 可定制） |
5 | 反吹界面 | 8mm 卡套 |
6 | 静压输入界面 | 8mm 卡套 |
7 | 全压输入界面 | 8mm 卡套 |
8 | 电缆界面 | 4 孔 电缆外径 7-9mm |
9 | 机箱钣金 | 材质：Q235-A 表面喷塑：深蓝色 |
|
| 皮托管单元 |
|
|
|
序号 | 项目 | 指标 |
|
|
|
10 | 温度变送器 | 标配 0-400℃（其他可定制） |
11 | 静压输出界面 | 8mm 卡套 |
12 | 全压输出界面 | 8mm 卡套 |
13 | 温度保护管 | 10mm 钢管 |
14 | 静压管 | 8mm 钢管 |
15 | 全压管 | 8mm 钢管 |
| 仪器规格表 |
|
|
|
|
项目 | 指标 |
|
|
|
|
适用测量范围 | 蒸汽﹑液体﹑空气﹑煤气等介质管速 |
|
且被测流体必须充满整个管道并单相连续流动 |
|
|
|
|
|
|
插入长度（mm） | 400；800；1200；1700(可选,可定制表面喷氟增强防腐性能) |
|
|
|
|
校验频率 | 12 个月 |
|
|
|
|
电源 | 变送器 24V DC |
|
|
|
|
| 温度：（0～400）℃（可定制）； |
|
量程 | 压力：（±5）kPa（可定制）； |
|
| 差压：（0～2）kPa（可定制）； |
|
|
|
|
精确度 | ≤±1% F.S |
|
|
|
|
重复性 | ≤±0.4% F.S |
|
|
|
|
零点漂移 | ≤±0.1% F.S |
|
|
|
|
回应时间 | T90≤10s |
|
|
|
|
温度漂移 | ≤±2%F.S |
|
|
|
|
工作环境温度 | （-40～50）℃ |
|
|
|
|
重量 | 机箱部分 20Kg |
|
|
|
|
取压界面 | 8mm 卡套 |
|
|
|
|
法兰标准 | DN65 PN6 HG/T20592-20635-2009 |
|
技术参数
检测气体： | 硫化氢 |
量程范围： | 0-20ppm、100ppm、200ppm、500ppm、1000ppm、2000ppm 等 |
检测原理： | 电化学 等 |
检测精度： | ≤±2%FS | 分辨率： | 0.01ppm、0.1ppm、1ppm |
检测方式： | 自由扩散式 | 零点漂移： | ≤±1%（F.S/年） |
相应时间： | ≤20 秒 | 恢复时间： | ≤20 秒 |
线性误差： | ≤±1% | 仪器显示： | 2.0 寸工业级彩屏 |
报警方式： | 声+光报警，声音>85 分贝，光闪烁警示，声音大小可调整 |
壳体材料： | 全铸铝外壳、喷砂氧化、电镀绝缘漆、防爆耐腐蚀 |
电源： | 24VDC(12-36VDC)，可选配直接连接 220V 电压 |
数据存储： | 5 秒存储一次，可存储 10 年以上 |
信号输出： | 4-20mA 电流信号输出，可连接各种报警控制器、PLC、DCS 等各种控制系统 |
RS-485 数字信号输出，连接 RS232 转接卡可在计算机上存储数据（选配功能） |
2 组继电器输出：无源触电容量 220VAC 3A 或 24VDC 3A（选配功能） |
重量： | 1.8kg | 仪器尺寸： | 195*155*70mm（长宽高） |
防护等级： | IP66 | 功耗： | ≤3W |
湿度范围： | 10-95%RH 无凝露 | 温度范围： | -20℃～+70℃(高温可处理) |
执行标准： | GB15322.1-2003，GB3836.1-2010，GB3836.2-2010，GB3836.4-2010 |
序号 | 技术指标 | 功能/性能 |
1 | 减压阀 | 2个不锈钢两级减压阀 |
2 | 标气 | 甲烷、丙烷混合标气 8L钢瓶标气一瓶 甲苯标气 8L钢瓶标气一瓶 |
3 | 管线及接头 | 若干 |
-
-

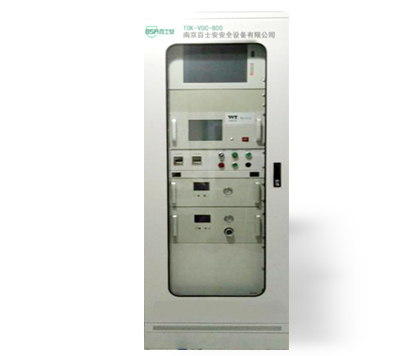

产品型号：TOK-VOC-800
产品描述：
固定源排放口监测特征污染物为非甲烷总烃，该系统由采样单元、预处理单元、分析单元、数据处理单元、控制单元、公共部分单元六个部分组成。其中分析单元由一台主要分析仪表和辅助仪表组成，非甲...
